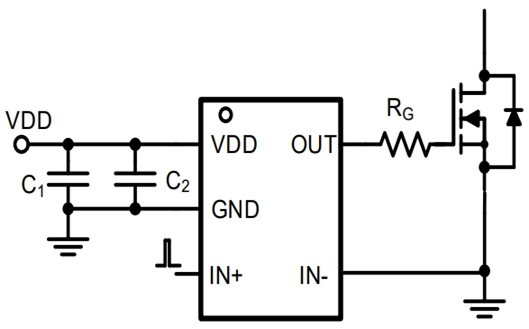

SCT51240ATWBR 正在供货
24V,4A 单通道高速低侧驱动器
SCT51240ATWBR
  • 产品先容
  • 手艺资料
  • 参数比照

产品特征

特征：

  • 宽供电规模：4.5V-24V
  • 峰值源电流和灌电流：4A
  • 支持同相（IN+）或反相（IN-）输入逻辑
  • 支持负压输入：低至-5V
  • 输入兼容TTL电平
  • 输入传输延迟：12ns
  • 8ns上升时间和6ns下降时间
  • 低静态电流：28uA
  • 供电欠压锁定
  • 输入浮空时输出为低
  • 过温� ；；；；ぃ�175°C
  • 接纳TSOT23-5L封装

形貌：

SCT51240A是一款宽供电规模 ，，，，单通道 ，，，，高速的低侧栅极驱动器 ，，，，适用于功率MOSFET ，，，，IGBT以及GaN等宽禁带器件。。。。其24V的供电耐压增强了应对功率器件开关瞬态振铃的遭受能力 ，，，，其低于5V的供电规模使得其很是适合于驱动低电压阈值的功率器件。。。。
SCT51240A拥有高达4A的峰值源电流和灌电流能力 ，，，，可实现轨到轨的输出驱动。。。。12ns的输入到输出传输延迟使得其很是适合高频功率变换器应用。。。。SCT51240A具有宽输入迟滞 ，，，，兼容TTL电平 ；；；；同时可遭受低至-5V的负压输入 ，，，，增强了输入抗噪性。。。。通过其IN+和IN-引脚 ，，，，可无邪地设置SCT51240A输入逻辑为同相或反相。。。。
SCT51240A极低的静态电流可降低功率变换器的待机功耗。。。。SCT51240A的驱动电路接纳了无交叠设计 ，，，，阻止了输出级共通的危害。。。。
SCT51240A具有175°C的过温� ；；；；� ，，，，可事情在-40°C至 150°C的宽温度规模内。。。。SCT51240A接纳TSOT23-5L封装。。。。


应用：

  • 功率MOSFET栅极驱动
  • IGBT栅极驱动
  • GaN器件栅极驱动
  • 开关电源
  • 电机控制
  • 光伏

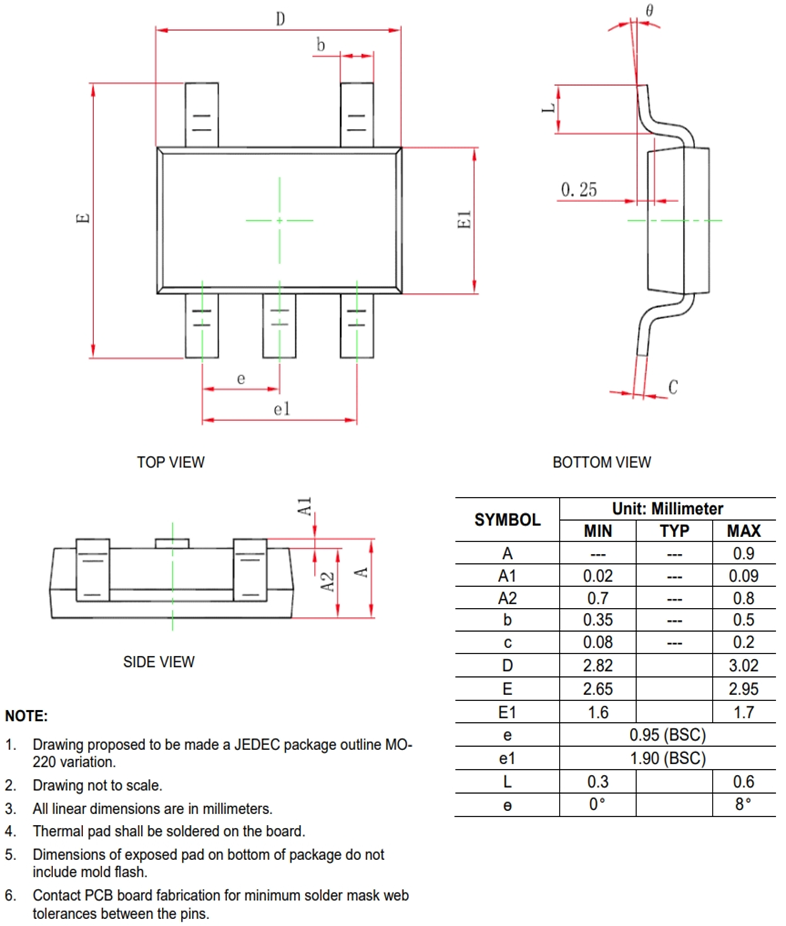

封装信息

SCT51240ATWBR
+ -

手艺资料

问题 时间 下载
SCT51240A Datasheet Rev1.1 2024-12-16 下载
