产品特征
特征：
- 具备汽车应用资格
- AEC-Q100及格，，效果如下：
- -装备温度品级1：-40°C至125°C情形事情温度规模
- -装备CDM ESD分类品级C3B
- 4.8V至65V事情规模
- 额定–65V反向电压
- 集成驱动外部N沟道MOSFET的电荷泵
- 20mV阳极到阴极正向压降调理
- 12V栅极驱动电压
- 具有使能输入
- 驱动外部高边N沟道MOSFET
- 1μA关机电流（EN=低）
- 60μA事情静态电流（EN=高）
- 2.3-A峰值栅极关断电流
- 反向电流可在0.75us内快速关闭
- 使用合适的TVS二极管知足汽车ISO7637瞬态要求

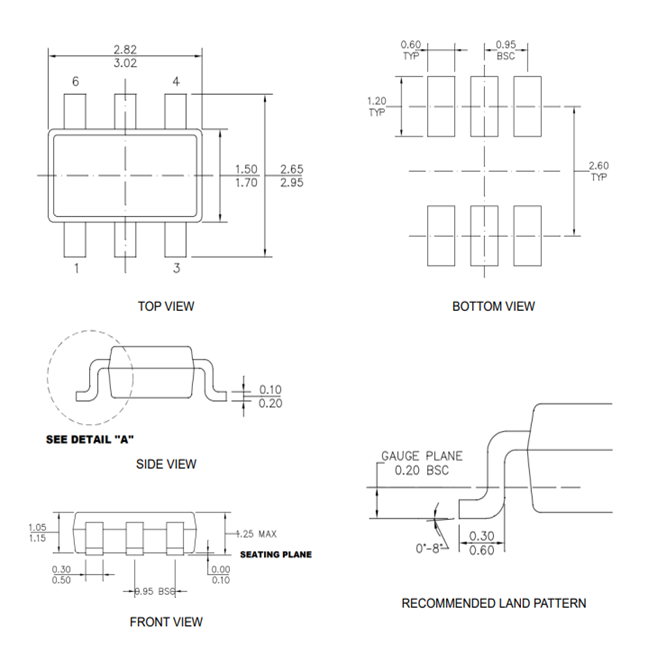

- 提供SOT23-6L封装
形貌：

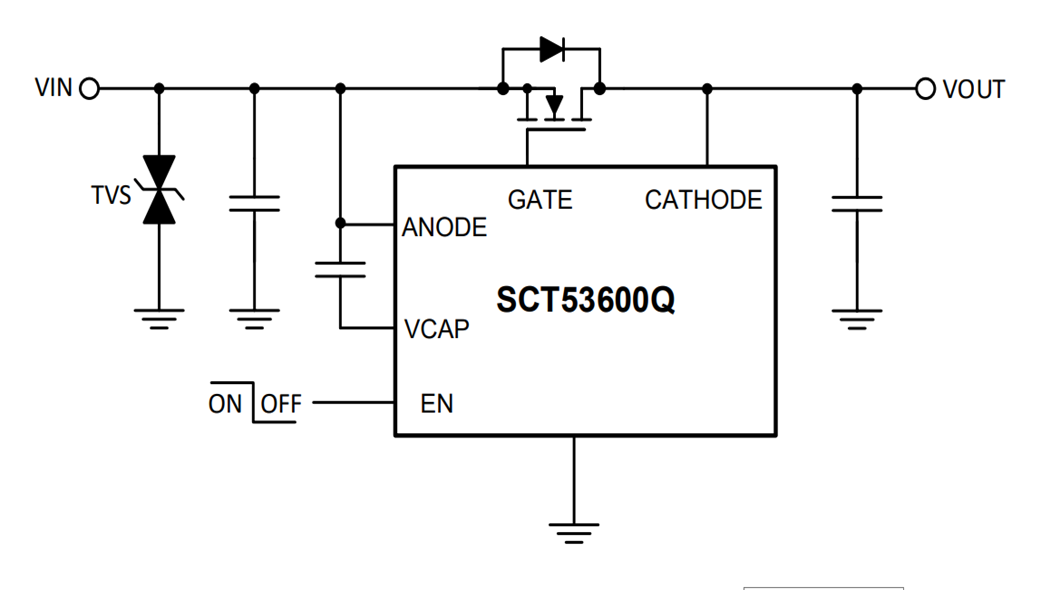

SCT53600Q是一款理想二极管控制器，，与外部N沟道MOSFET配合使用，，作为低消耗反向极性�；；；さ睦硐攵苷髌�，，可替换肖特基二极管。。。。。。SCT53600Q在4.7V至65V的宽电源电压规模内运行。。。。。。该装备可以遭受并�；；；じ涸孛馐艿椭�-65V的负电源电压的损坏，，并阻止反向电流流动，，有助于简化汽车ISO7637�；；；さ南低成杓�。。。。。。SCT53600Q控制器通过电荷泵为外部N沟道MOSFET提供栅极驱动。。。。。。该器件将外部MOSFET的正向电压降调理到20mV，，可以在反向电流情形下快速关闭，，在爆发反向时提供MOSFET的非�？？？？斓墓囟希�<0.75μs），，以在电源故障或输入微短路条件下最大限度地镌汰反向电流。。。。。。对反向电流阻断的快速响应使该装备适用于需知足ISO7637脉冲测试要求的系统或对输出电压保存维持不掉电要求的系统。。。。。。
SCT53600Q在关机模式下仅消耗1μA的电流，，使能引脚低以延伸电池寿命。。。。。。该器件接纳SOT23-6封装。。。。。。
SCT53600Q在关机模式下仅消耗1μA的电流，，使能引脚低以延伸电池寿命。。。。。。该器件接纳SOT23-6封装。。。。。。
应用：
- 汽车电池�；；；�
- 冗余电源
- 工业工厂自动化
- 企业电源
- 网络通讯电源系统
- 效劳器
手艺资料
| 问题 | 时间 | 下载 |
|---|---|---|
| SCT53600Q Datasheet Rev 1.4 | 2024-12-16 |
