无线充电发射端 PMIC
下载datasheet
加入购物车
珍藏
- 产品先容
- 手艺资料
- 参数比照
产品特征
特征
- VIN输入电压规模：4.2V-20V
- PVIN输入电压规模：1V-17V
- 高达20W 的功率传输
- 集成13mΩ Rdson MOSFET的功率全桥
- 集成高效率5V-1A降压DC/DC转换器
- 内置 3.3V-200mA LDO
- 提供 2.5V 基准电压源
- 集成±2%精度的无损输入电流检测来举行异物检测和电流解调
- 兼容 3.3V 和 5V PWM 信号逻辑
- 输入欠压锁定
- 过流� ；；；；ぁ⒐卤 ；；；；�

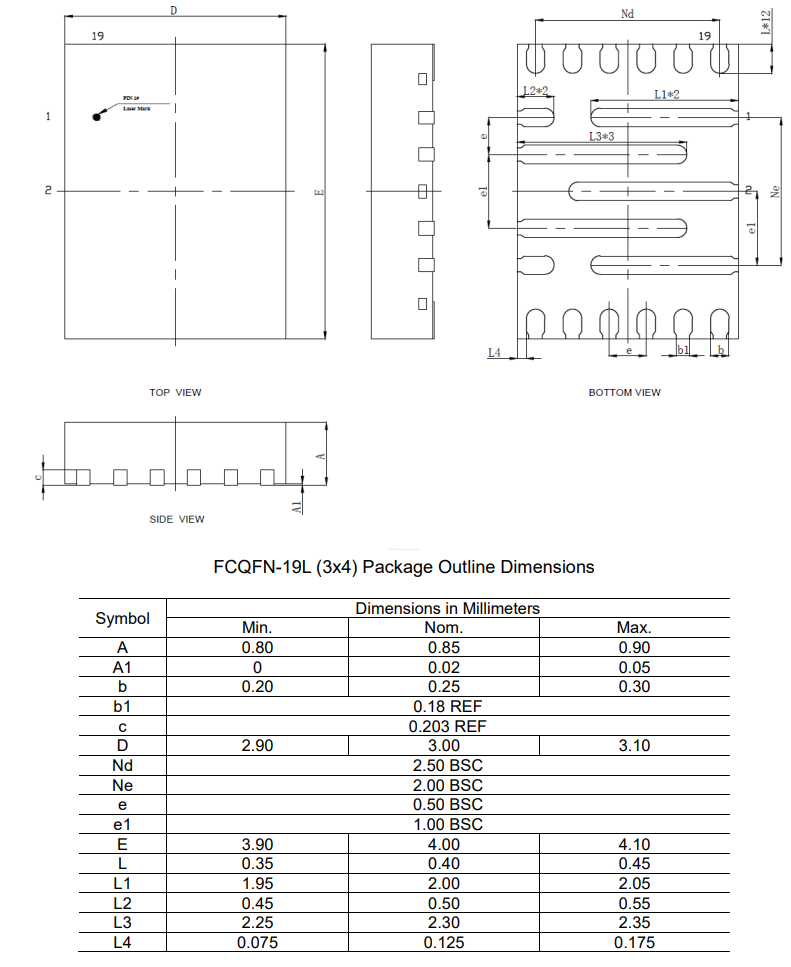

- 3mm*4mm QFN-19L封装
形貌
SCT63240是一款高度集成的电源治理IC，，，，，可实现高性能，，，，，高效率和高性价比的无线功率传输，，，，，系统切合WPC标准规格并支持高达20W的功率传输，，，，，和无线应用专用控制器或通用MCU控制器配合使用。。。。。
该器件集成了一个 4 MOSFET 功率全桥、栅极驱动器、5V 降压DC/DC、3.3V LDO、2.5V基准电压源和输入电流检测，，，，，兼具高效率和易用性。。。。。
专有的栅极驱动计划优化了EMI性能，，，，，节约系统本钱和简化设计。。。。。专有 ±2% 精度的无损电流检测电路监控全桥输入电流，，，，，支持异物检测。。。。。内置 5V降压DC/DC转换器和3.3V低压差稳压器 LDO 可为发射器和外部电路供电。。。。。
SCT63240具有输入欠压锁定 UVLO、过流� ；；；；ぁ⒍搪繁 ；；；；ず凸卤 ；；；；�。。。。。
SCT63240接纳紧凑的 3mm*4mm QFN封装。。。。。
应用
切合WPC标准的5W到15W无线充电系统，，，，，适用于手机、平板电脑或其他可衣着装备
通用无线功率发射器
消耗、工业和医疗装备
专有无线充电器和发射器
手艺资料
| 问题 | 时间 | 下载 |
|---|---|---|
| SCT63240 评估版手册 | 2024-10-24 |
 下载
|
| SCT63240 Datasheet Rev 1.4 | 2024-12-16 |
下载
|
