SCT63241FIAR 正在供货
20W高集成、高效率的无线功率发射PMIC
SCT63241FIAR
  • 产品先容
  • 手艺资料
  • 参数比照

产品特征

特征
  • VIN输入电压规模：4.2V-20V
  • PVIN输入电压规模：1V-17V
  • 高达20W 的功率传输
  • 集成13mΩ Rdson MOSFET的功率全桥
  • 内置 3.3V-200mA LDO
  • 提供 2.5V 基准电压源
  • 集成±2%精度的无损输入电流检测来举行异物检测和电流解调
  • 兼容 3.3V 和 5V PWM 信号逻辑
  • 输入欠压锁定
  • 过流�；；；；；；ぁ⒐卤；；；；；；�
  • 3mm*4mm QFN-19L封装

形貌

SCT63241是一款高度集成的电源治理IC，，，，，可实现高性能，，，，，高效率和高性价比的无线功率传输，，，，，系统切合WPC标准规格并支持高达20W的功率传输，，，，，和无线应用专用控制器或通用MCU控制器配合使用。。。

该器件集成了一个 4 MOSFET 功率全桥、栅极驱动、3.3V LDO、 2.5V基准电压源和输入电流检测，，，，，兼具高效率和易用性。。。

专有的栅极驱动计划优化了EMI性能，，，，，节约系统本钱和简化设计。。。专有 ±2% 精度的无损电流检测电路监控全桥输入电流，，，，，支持异物检测。。。内置 3.3V低压差稳压器 LDO 可为发射器和外部电路供电。。。

SCT63241具有输入欠压锁定 UVLO、过流�；；；；；；ぁ⒍搪繁；；；；；；ず凸卤；；；；；；�。。。
SCT63241接纳紧凑的 3mm*4mm QFN封装。。。


应用
切合WPC标准的5W到15W无线充电系统，，，，，适用于手机、平板电脑或其他可衣着装备
通用无线功率发射器
消耗、工业和医疗装备
专有无线充电器和发射器

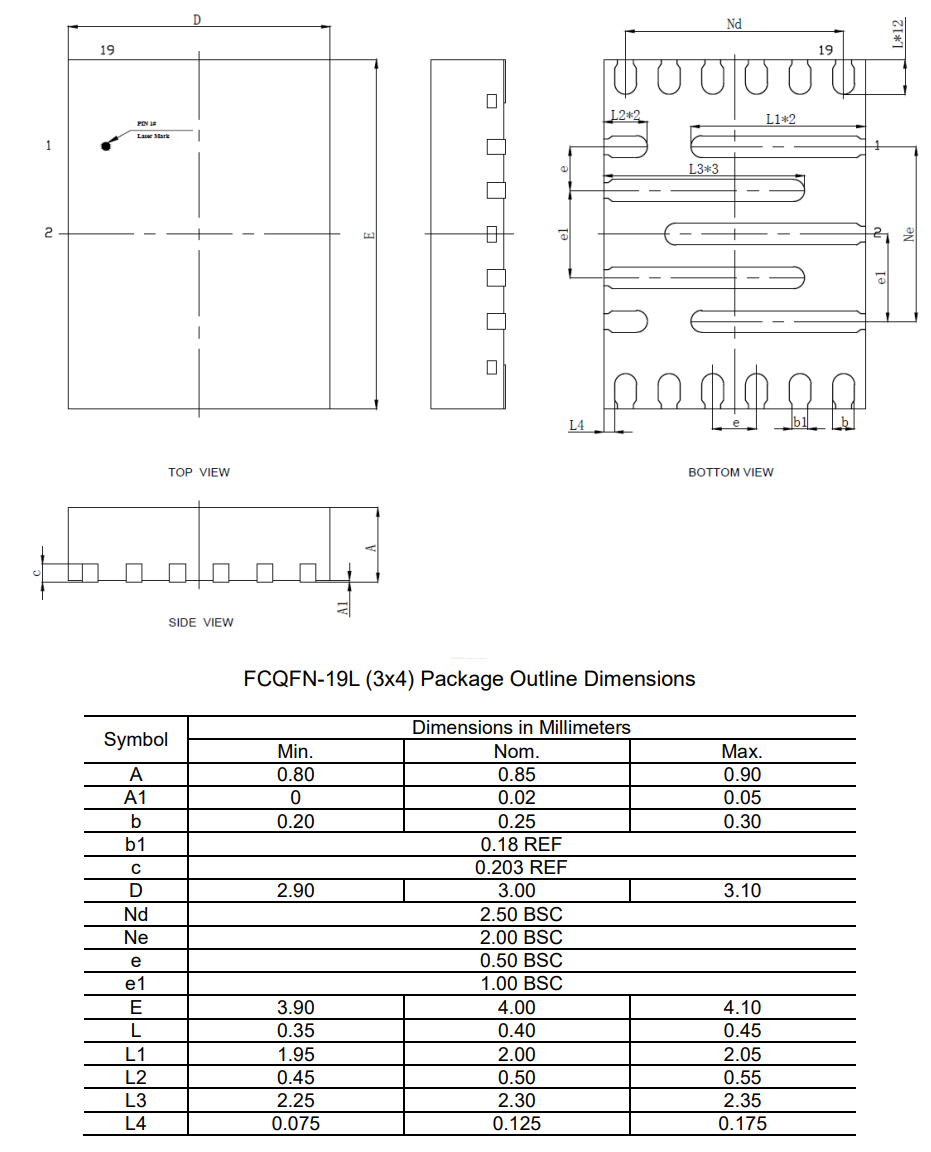

封装信息

SCT63241FIAR
+ -
