产品特征
特征：
- 宽输入电压：3V-40V
- 支持高达45V的瞬态输入电压
- 最大输出电流：500mA
- 输出电压：1.25V~25V
- 反响电压精度：
- TJ= 25℃ : ±1%；；；；；TJ= -40℃~ 125℃ :±2%
- 超低低静态电流：2.6uA
- 低漏失电压：
- 带载150mA时149mV
- 支持输出电容规模：
- 3.3uF~220uF
- 低ESR：0.001Ω~5Ω
- 1.5ms内部软起动时间
- 集成过温�；；；；；ひ约按蠽IN_HIGH控制的过流�；；；；；すπ�
- 带有PG引脚以及可编程PG延时时间的PGDL引脚
- 可编程输入电压欠压锁定�；；；；；ぃ║VLO）及准确的EN启动/关断电平

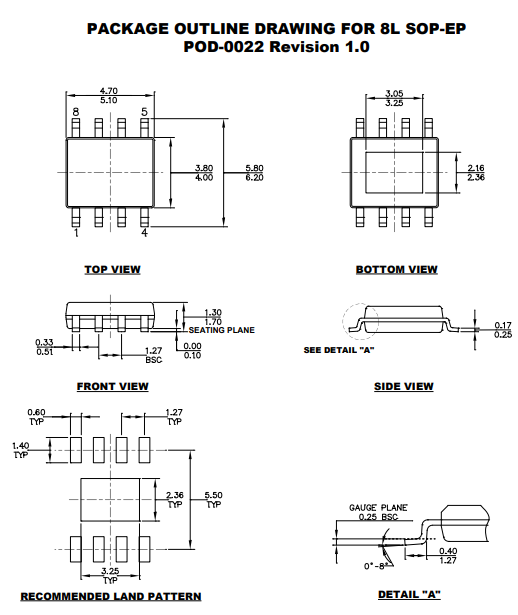

- ESOP-8封装
形貌：
SCT71405A00系列产品是一款低压差线性稳压器， ，，设计带有EN和PG功效， ，，拥有3V至40V的宽输入电压规模， ，，可支持最大500mA的输出电流应用。。。。输出电容在3.3uF~220uF规模内产品事情稳固， ，，推荐值为10uF的陶瓷电容。。。。
SCT71405A00系列产品在轻负载下只有2.6uA的典范静态电流， ，，是带电池的便携式装备的理想选择， ，，也是为�？？？？？低持械腗CU与CAN/LIN收发器供电的最佳解决计划。。。。
SCT71405A00系列产品带有可指示输出电压状态的PG功效， ，，该功效的延时时间可通过外部器件设置。。。。该引脚的输出可以用于上电时序或作为微控制器的复位信号。。。。
SCT71405A00系列产品集成了短路功效和带有VIN_HIGH控制的过流�；；；；；すπ�， ，，使装备在瞬间高负载故障或爆发短路的情形下越发可靠。。。。
SCT71405A00系列产品提供可调理的输出电压， ，，输出电压可在1.25V至25V规模内调理。。。。
SCT71405A00系列产品有ESOP-8封装。。。。
SCT71405A00系列产品在轻负载下只有2.6uA的典范静态电流， ，，是带电池的便携式装备的理想选择， ，，也是为�？？？？？低持械腗CU与CAN/LIN收发器供电的最佳解决计划。。。。
SCT71405A00系列产品带有可指示输出电压状态的PG功效， ，，该功效的延时时间可通过外部器件设置。。。。该引脚的输出可以用于上电时序或作为微控制器的复位信号。。。。
SCT71405A00系列产品集成了短路功效和带有VIN_HIGH控制的过流�；；；；；すπ�， ，，使装备在瞬间高负载故障或爆发短路的情形下越发可靠。。。。
SCT71405A00系列产品提供可调理的输出电压， ，，输出电压可在1.25V至25V规模内调理。。。。
SCT71405A00系列产品有ESOP-8封装。。。。
应用：
- 车载主机
- 前照灯
- 车身控制�？？？？？�
- 逆变器和电机控制
手艺资料
| 问题 | 时间 | 下载 |
|---|---|---|
| SCT71405 Datasheet Rev 1.2 | 2024-10-24 |
