DC-DC 降压转换器
Step-down DCDC converter
下载datasheet
加入购物车
珍藏
- 产品先容
- 手艺资料
- 参数比照
产品特征
特征：
- 镌汰EMI，，开枢纽点无振铃
- 400kHz开关频率
- 强制脉宽调制模式（FPWM）
- 3.8V-32V宽输入电压规模
- 高达3A的一连输出负载电流
- 0.8V±1%反响参考电压
- 集成80m?Rdson高边MOSFET和42mΩ Rdson低边MOSFET
- 1uA关机电流
- 最小导通时间80ns
- 可编程输入电压欠压锁定保�；；；；；�(UVLO)阈值和滞后的准确启用阈值
- 低压差模式（LDO）
- 4ms内置软启动时间
- 输出过压保�；；；；；�
- 160°C时的过温保�；；；；；�
- 提供TSOT23-6L封装
形貌：

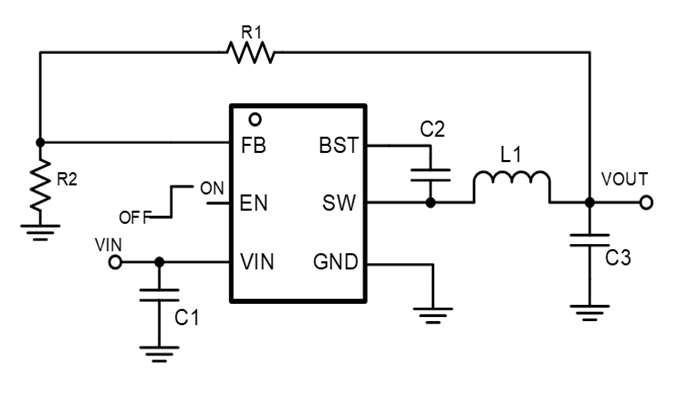

SCT2331是3A同步降压转换器，，具有高达32V的宽输入电压规模，，完全集成了80m?高边MOSFET和42mΩ低边MOSFET，，可实现高效率的降压转换。。。SCT2331接纳具有集成赔偿网络的峰值电流模式控制，，限度地镌汰片外元件数目，，使SCT2331易于使用。。。SCT2331支持强制脉宽调制模式（FPWM）以获得低输出纹波。。。
SCT2331是一款电磁滋扰（EMI）友好型降压转换器，，接纳优化设计以降低EMI。。。该转换用具有特殊设计的栅极驱动器计划，，可在不牺牲MOSFET导通和关断时间的情形下减小开枢纽点振铃，，从而进一步消除MOSFET硬开关引起的高频辐射EMI噪声。。。
SCT2331提供输出过压保�；；；；；ぁ⒅鹬芷诜逯档缌飨拗坪凸卤；；；；；；�。。。该装备接纳薄型TSOT23-6L封装。。。
SCT2331是一款电磁滋扰（EMI）友好型降压转换器，，接纳优化设计以降低EMI。。。该转换用具有特殊设计的栅极驱动器计划，，可在不牺牲MOSFET导通和关断时间的情形下减小开枢纽点振铃，，从而进一步消除MOSFET硬开关引起的高频辐射EMI噪声。。。
SCT2331提供输出过压保�；；；；；ぁ⒅鹬芷诜逯档缌飨拗坪凸卤；；；；；；�。。。该装备接纳薄型TSOT23-6L封装。。。
应用：
- 白色家电
- 监控
- 音频、WiFi扬声器
- 打印机、充电站
- 数字电视、机顶盒、监视器/LCD显示器
手艺资料
| 问题 | 时间 | 下载 |
|---|---|---|
| SCT2331 评估版手册 | 2024-10-24 |
 下载
|
| SCT2331TVBR-可靠性报告 | 2024-11-04 |
登录下载
|
| SCT2331 Datasheet Rev 1.5 | 2024-12-12 |
下载
|
