DC-DC 降压转换器

Step-down DCDC converter
SCT2464QFNAR 正在供货
3.5V-36V Vin, 6A, 高效率同步降压DCDC转换器
SCT2464QFNAR
  • 产品先容
  • 手艺资料
  • 参数比照

产品特征

特征：

  • 具备汽车应用资格
  • AEC-Q100及格，，，，，效果如下：
  • -器件温度品级1：-40°C至125°C情形事情温度规模
  • 宽输入电压规模：3.5V-36V
  • 一连输出电流6A
  • 1V±1.5%反响参考电压
  • 集成30mΩ高侧功率MOSFET和18mΩ低侧功率MOSFET
  • VBIAS毗连到5V的辅助电源时静态电流为13uA
  • 60ns最小导通时间
  • 4ms内部软启动时间
  • 可调开关频率200kHz-1.8MHz
  • 外部时钟信号同步
  • 抖频（FSS）功效用于EMI优化
  • 外部电压偏置功效用来提高效率
  • 并行输入路径，，，，，最大限度镌汰开枢纽点振铃
  • 低压差模式
  • 过压和过温�；；；；�
  • 接纳3.5mm*4mm QFN-14L封装

形貌：

SCT2464Q是6A同步降压转换器，，，，，具有3.5V至36V的宽输入电压规模，，，，，集成了30m?高侧MOSFET和18m?低侧MOSFET。。。。SCT2464Q接纳峰值电流模式控制，，，，，轻载PSM事情模式，，，，，具有典范的13uA（VBIAS=5V）低静态电流，，，，，有助于转换器在轻载或待机条件下实现高效率。。。。
SCT2464Q具有200kHz至1.8MHz的可调开关频率，，，，，使用外部电阻器，，，，，可无邪优化效率或外部组件尺寸。。。。该转换器支持200kHz至1.8MHz频率的外部时钟同步。。。。SCT2464Q允许从高输入电压到低输出电压的功率转换，，，，，高侧MOSFET的最小导通时间为60ns。。。。
SCT2464Q是一款电磁滋扰（EMI）友好型降压转换器，，，，，接纳优化设计以降低EMI。。。。SCT2464Q的特点是抖频FSS功效，，，，，开关频率的颤抖规模为±6%，，，，，颤抖周期为开关频率的1/512，，，，，以此来镌汰EMI。。。。
SCT2464Q提供逐周期电流限制和打嗝过电流�；；；；ぁ⒐卤；；；；ぁ⑹涑龉贡；；；；ず褪淙肭费贡；；；；ぁ！�。。该器件接纳3.5mm*4mm QFN-14L封装。。。。


应用：

  • 汽车信息娱乐和ADAS
  • USB Type-C供电，，，，，USB充电
  • 工业和医疗漫衍式电源

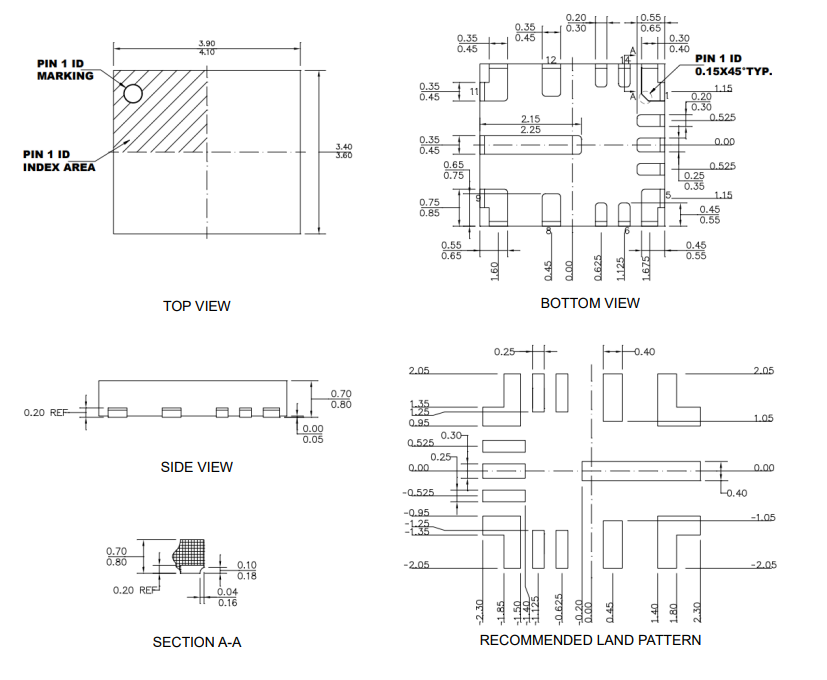

封装信息

SCT2464QFNAR
+ -
