DC-DC 降压转换器
Step-down DCDC converter
下载datasheet
加入购物车
珍藏
- 产品先容
- 手艺资料
- 参数比照
产品特征
特征：
- 3.8V-36V宽输入电压规模
- 一连输出电流3A
- 接纳降低EMI的设计：
- -消除开枢纽点振铃的多级栅极驱动设计专利
- -抖频功效（FSS）
- 轻载PSM事情模式
- 静态电流22uA
- -1mA轻载时效率抵达79%
- -10mA轻载时效率抵达89%
- 0.8V±1%反响参考电压
- 集成74mΩ高侧功率MOSFET和40mΩ低侧功率MOSFET
- 1uA关断电流
- 400kHz开关频率
- 可调理的输入欠压锁定阈值及延迟
- 输出过压�；；；；�
- 过温�；；；；�
形貌：

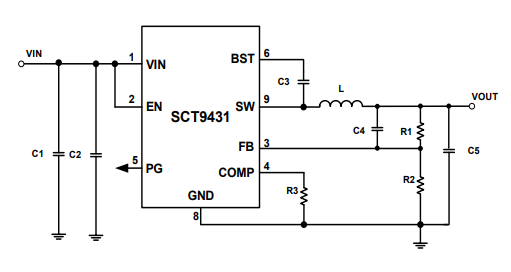

SCT9431是3A同步降压转换器，，，具有最大36V的宽输入电压规模，，，集成了74m?高压侧MOSFET和40m?低压侧MOSFET，，，可提供高效率的降压转换。。。 。。SCT9431接纳集成赔偿网络的峰值电流模式控制。。。 。。SCT9431支持具有典范22uA超低静态电流的PSM事情模式。。。 。。
SCT9431针对电磁滋扰（EMI）举行了优化。。。 。。该转换器接纳栅极驱动器设计专利，，，可在不牺牲MOSFET导通和关断时间的条件下镌汰开枢纽点振铃，，，从而进一步消除MOSFET开关引起的高频噪声。。。 。。该转换用具有抖频（FSS）功效，，，开关频率颤抖幅度为±6%，，，通过阻止能量在任何一个频率上停留过久来镌汰电磁滋扰。。。 。。

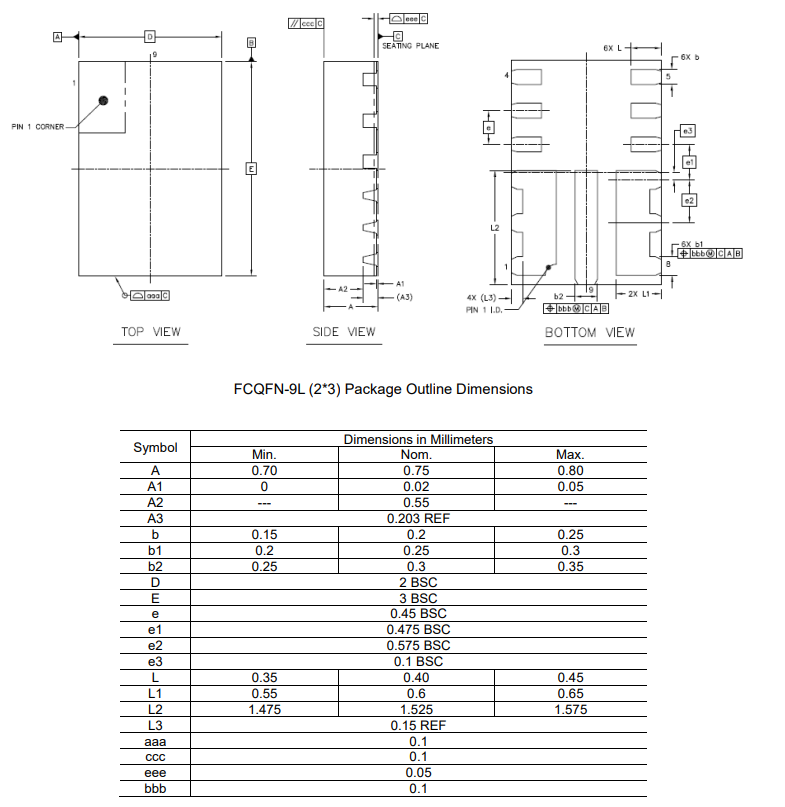

SCT9431提供输出过压�；；；；ぁ⒅鹬芷诜逯档缌飨拗坪凸卤；；；；ぁ！�。 。。该器件接纳QFN-9L 3mm X 2mm封装。。。 。。
SCT9431针对电磁滋扰（EMI）举行了优化。。。 。。该转换器接纳栅极驱动器设计专利，，，可在不牺牲MOSFET导通和关断时间的条件下镌汰开枢纽点振铃，，，从而进一步消除MOSFET开关引起的高频噪声。。。 。。该转换用具有抖频（FSS）功效，，，开关频率颤抖幅度为±6%，，，通过阻止能量在任何一个频率上停留过久来镌汰电磁滋扰。。。 。。
SCT9431提供输出过压�；；；；ぁ⒅鹬芷诜逯档缌飨拗坪凸卤；；；；ぁ！�。 。。该器件接纳QFN-9L 3mm X 2mm封装。。。 。。
应用：
- 汽车系统
- 工业控制系统
- 一样平常消耗者
手艺资料
| 问题 | 时间 | 下载 |
|---|---|---|
| SCT9431FSAR-可靠性报告011228 R0.0.pdf | 2024-11-07 |
 登录下载
|
| SCT9431 Datasheet Rev 1.3 | 2024-12-16 |
下载
|
