DC-DC 降压转换器
Step-down DCDC converter
下载datasheet
加入购物车
珍藏
- 产品先容
- 手艺资料
- 参数比照
产品特征
特征：
- 宽输入电压：4.5V-100V
- 1.2A一连输出电流
- 2.75A峰值电流限制
- 集成600mΩ高侧和300mΩ低侧功率MOSFET
- 使用VCC二极管时15uA静态电流
- 不使用VCC二极管时160uA静态电流
- 可选择PFM，，，，USM或FPWM事情模式
- 1.2V±2%反响参考电压
- 4.3ms内部软启动时间
- 300kHz牢靠开关频率
- COT控制模式
- 强制PWM模式支持隔离降压拓扑结构
- 可调理的输入欠压锁定阈值及延迟
- 逐周期电流限制
- 过压�；；；�
- 过温�；；；�

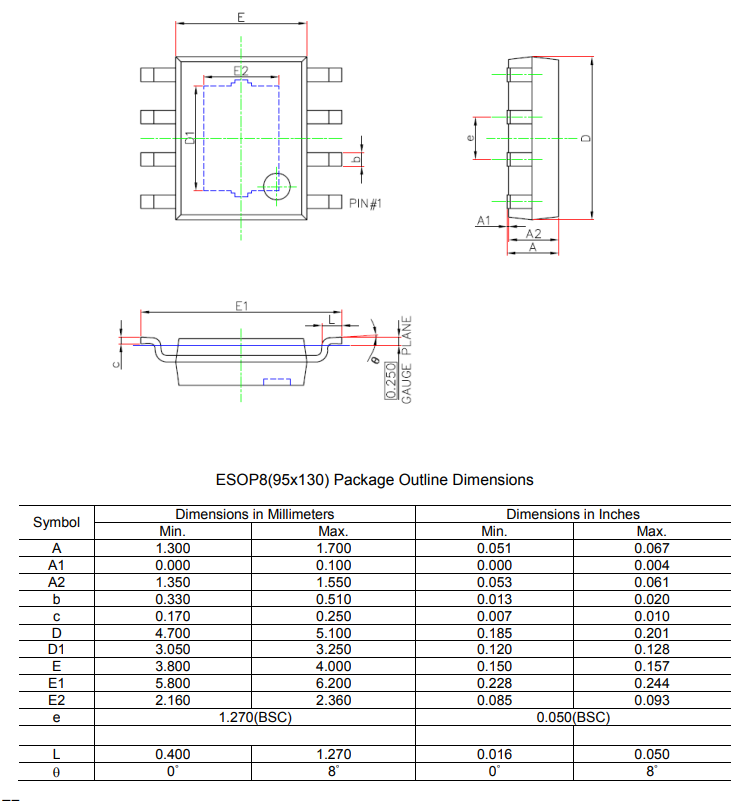

- ESOP-8封装
形貌：
SCT2A23A是1.2A降压DCDC转换器，，，，具有4.5V至100V的宽输入电压，，，，集成了600m?高侧MOSFET和300m?低侧MOSFET。。。。。SCT2A23A接纳恒定导通时间（COT）模式控制，，，，接纳具有典范160uA低静态电流的PFM模式，，，，有助于转换器在轻载或待机条件下实现高效率。。。。。
SCT2A23A在轻载时可选择事情模式，，，，选择脉冲频率调制（PFM）以在轻载时实现高效率，，，，超声波模式（USM）以在低负载条件下将开关频率坚持在可听频率区域以上，，，，强制脉冲宽度调制（FPWM）以实现较小的输出纹波并支持隔离降压拓扑。。。。。
SCT2A23A提供逐周期电流限制�；；；ぁ⒐卤；；；ぁ⑹涑龉贡；；；ず凸卤；；；�。。。。。该器件接纳ESOP-8封装。。。。。
SCT2A23A在轻载时可选择事情模式，，，，选择脉冲频率调制（PFM）以在轻载时实现高效率，，，，超声波模式（USM）以在低负载条件下将开关频率坚持在可听频率区域以上，，，，强制脉冲宽度调制（FPWM）以实现较小的输出纹波并支持隔离降压拓扑。。。。。
SCT2A23A提供逐周期电流限制�；；；ぁ⒐卤；；；ぁ⑹涑龉贡；；；ず凸卤；；；�。。。。。该器件接纳ESOP-8封装。。。。。
应用：
- GPS tracker
- 电动自行车、滑板车
- BMS
手艺资料
| 问题 | 时间 | 下载 |
|---|---|---|
| SCT2A23ASTER-可靠性报告011029 R0.0 | 2024-11-04 |
 登录下载
|
| SCT2A23A Datasheet Rev 1.3 | 2024-12-12 |
下载
|
