SCT71005F12QDVAR

产品中心线性电源低压 LDO

低压 LDO

SCT71005F12QDVAR 补货中

2.2V-6V Vin,500mA,低压差线性稳压器

下载datasheet

加入购物车

珍藏

产品先容
手艺资料
参数比照

产品特征

特征：

具备汽车应用资格
通过AEC-Q100认证，，效果如下：
装备温度1级：-40°C to 125°C
情形事情温度规模
装备HBM ESD 分类品级H3A
装备CDM ESD 分类品级C3
宽输入电压：1.7V-6V
最大输出电流：500mA
输出电压：1.2V,1.8V,3.3V
输出电压精度：
TJ= 25℃ : ±1%；；TJ= -40℃~ 125℃ :±2%
低静态电流：8uA
超低关断电流：0.02uA
低漏失电压：
带载200mA时54mV
带载500mA时138mV
支持输出电容规模：
2.2uF~220uF
低ESR：0.001Ω~5Ω
1.7ms内部软起动时间
集成过温�；；すπА⒋缌髡鄯档墓鞅；；すπб约笆涑龇诺绻π�
带有EN、PG管脚

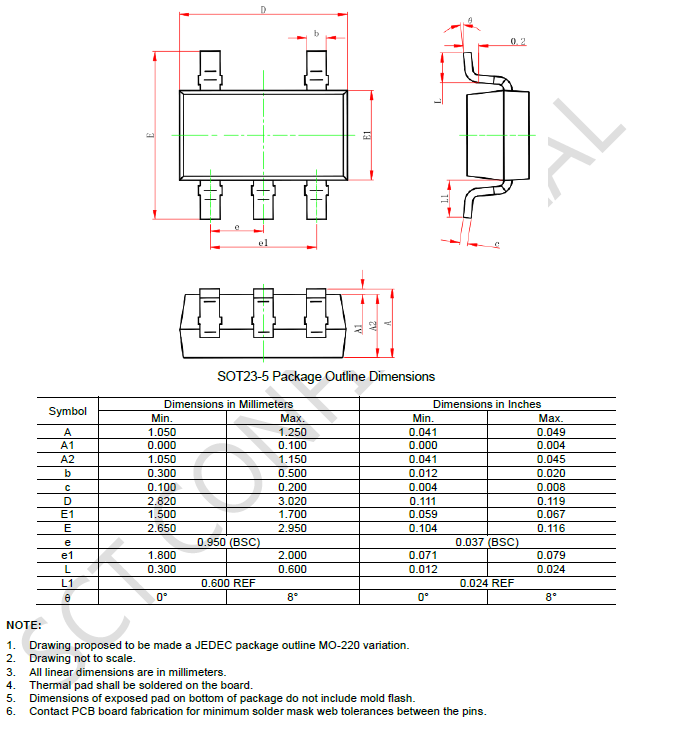

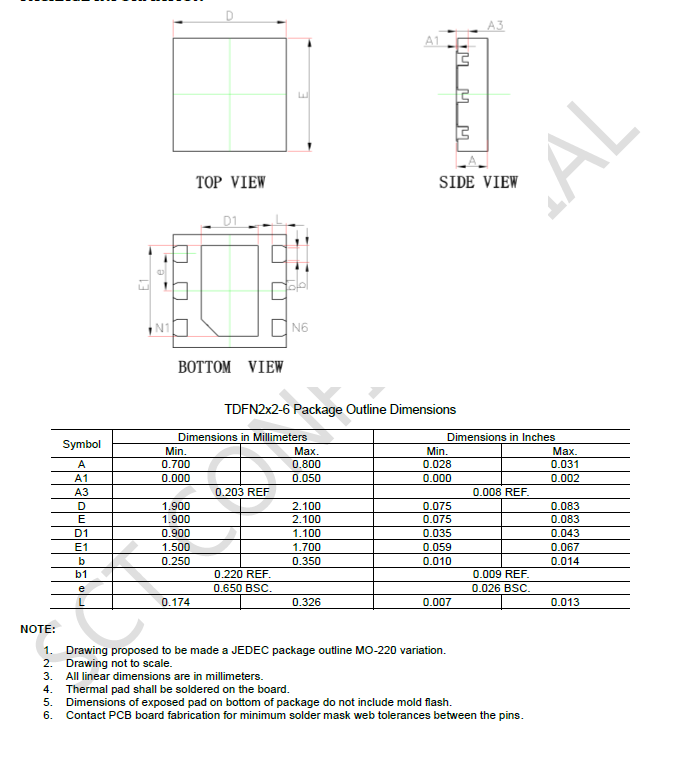

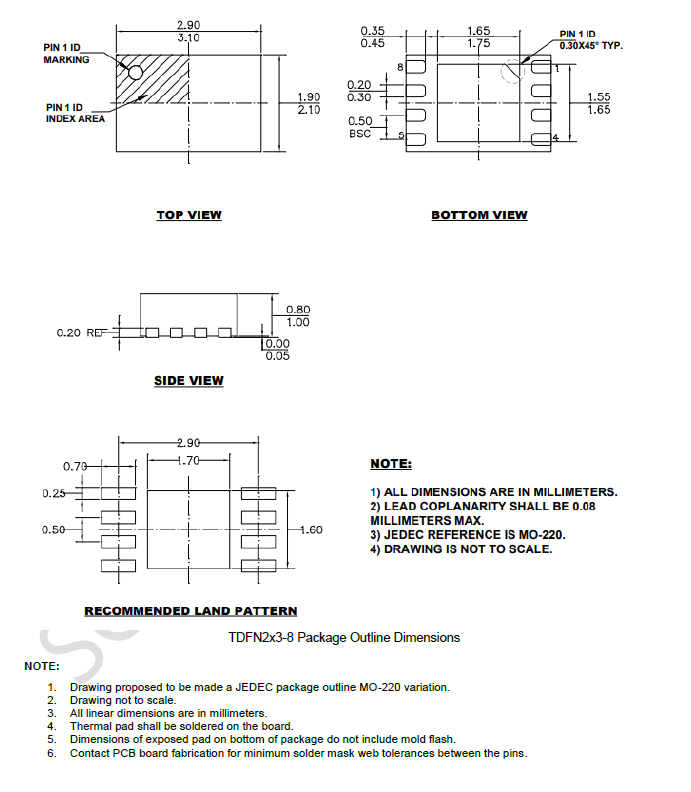

SOT23-5/ TDFN2x2-6/ TDFN2x3-8封装

形貌：

SCT71005FxxQ系列产品是一款低压差线性稳压器，，设计带有EN和PG功效，，拥有1.7V至6V的宽输入电压规模，，可支持最大500mA的输出电流应用。。输出电容在2.2uF~220uF规模内产品事情稳固，，推荐值为10uF的陶瓷电容。。
SCT71005FxxQ系列产品在轻负载下只有8uA的典范静态电流，，是带电池的便携式装备的理想选择，，也是为�？？？？？？低持械腗CU与CAN/LIN收发器供电的最佳解决计划。。
SCT71005FxxQ系列产品带有PG功效，，可指示输出电压状态。。该引脚的输出可以用于上电时序或作为微控制器的复位信号。。
SCT71005FxxQ系列产品集成了短路�；；すπШ痛缌髡鄯档墓鞅；；すπВ�，使装备在瞬间高负载故障或爆发短路的情形下越发可靠。。
SCT71005FxxQ系列产品可提供牢靠的1.2V、1.8V、3.3V输出电压版本。。
SCT71005FxxQ系列产品有SOT23-5, TDFN2x2-6封装。。

应用：
