SCT71005A02QDTDR 正在供货
2.2V-6V Vin,500mA,低压差线性稳压器
SCT71005A02QDTDR
  • 产品先容
  • 手艺资料
  • 参数比照

产品特征

特征：

  • 具备汽车应用资格
  • 通过AEC-Q100认证，， ，效果如下：
  • 装备温度1级：-40°C to 125°C
  • 情形事情温度规模
  • 装备HBM ESD 分类品级H3A
  • 装备CDM ESD 分类品级C3
  • 宽输入电压：1.7V-6V
  • 最大输出电流：500mA
  • 输出电压：0.5V~5V
  • 反响电压精度：
  • TJ= 25℃ : ±1% ；；；； ；；TJ= -40℃~ 125℃ :±2%
  • 低静态电流：8uA
  • 超低关断电流：0.02uA
  • 低漏失电压：
  • 带载200mA时54mV
  • 带载500mA时143mV
  • 支持输出电容规模：
  • 2.2uF~220uF
  • 低ESR：0.001Ω~5Ω
  • 2.14ms内部软起动时间
  • 集成过温� ；；；； ；；すπА⒋缌髡鄯档墓鞅 ；；；； ；；すπб约笆涑龇诺绻π�
  • 带有EN与PG管脚
  • TDFN2x3-8封装

形貌：

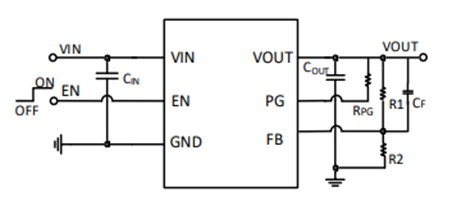

SCT71005A02Q系列产品是一款低压差线性稳压器，， ，设计带有EN功效，， ，拥有1.7V至6V的宽输入电压规模，， ，可支持最大500mA的输出电流应用。。。。输出电容在2.2uF~220uF规模内产品事情稳固，， ，推荐值为10uF的陶瓷电容。。。。
SCT71005A02Q系列产品在轻负载下只有8uA的典范静态电流，， ，是带电池的便携式装备的理想选择，， ，也是为�？？？？？？低持械腗CU与CAN/LIN收发器供电的最佳解决计划。。。。
SCT71005A02Q系列产品带有PG功效，， ，可指示输出电压状态。。。。该引脚的输出可以用于上电时序或作为微控制器的复位信号。。。。
SCT71005A02Q系列产品集成了短路� ；；；； ；；すπШ痛缌髡鄯档墓鞅 ；；；； ；；すπ�，， ，使装备在瞬间高负载故障或爆发短路的情形下越发可靠。。。。
SCT71005A02Q系列产品可提供反响电压为0.5V的可调输出电压版本。。。。
SCT71005A02Q系列产品为TDFN2x3-8封装。。。。


应用：

  • 电池供电系统
  • 汽车信息娱乐系统
  • 导航系统
  • 便携式装备

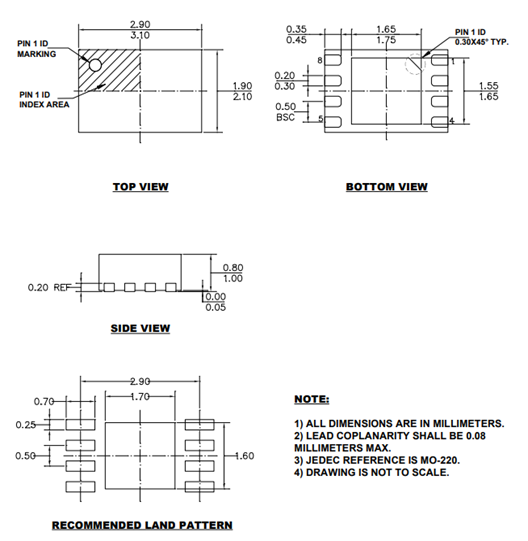

封装信息

SCT71005A02QDTDR
+ -

手艺资料

问题 时间 下载
SCT71005Q Datasheet Rev 1.1 2025-01-13 下载
