DC-DC 降压转换器
Step-down DCDC converter
下载datasheet
加入购物车
珍藏
- 产品先容
- 手艺资料
- 参数比照
产品特征
特征：
- 宽输入电压：4.2V-17V
- 集成90mΩ/54mΩF的MOSFET 一连3A的宽输出电流
- 电压规模：0.8V-7V
- 静态电流135uA
- 逐周期电流限制
- 内部2.5ms软启动限制浪涌电流
- 牢靠750kHz开关频率
- 输入欠压锁定
- 轻载高效模式
- 过温�；；�
- TSOT23-6封装
形貌：

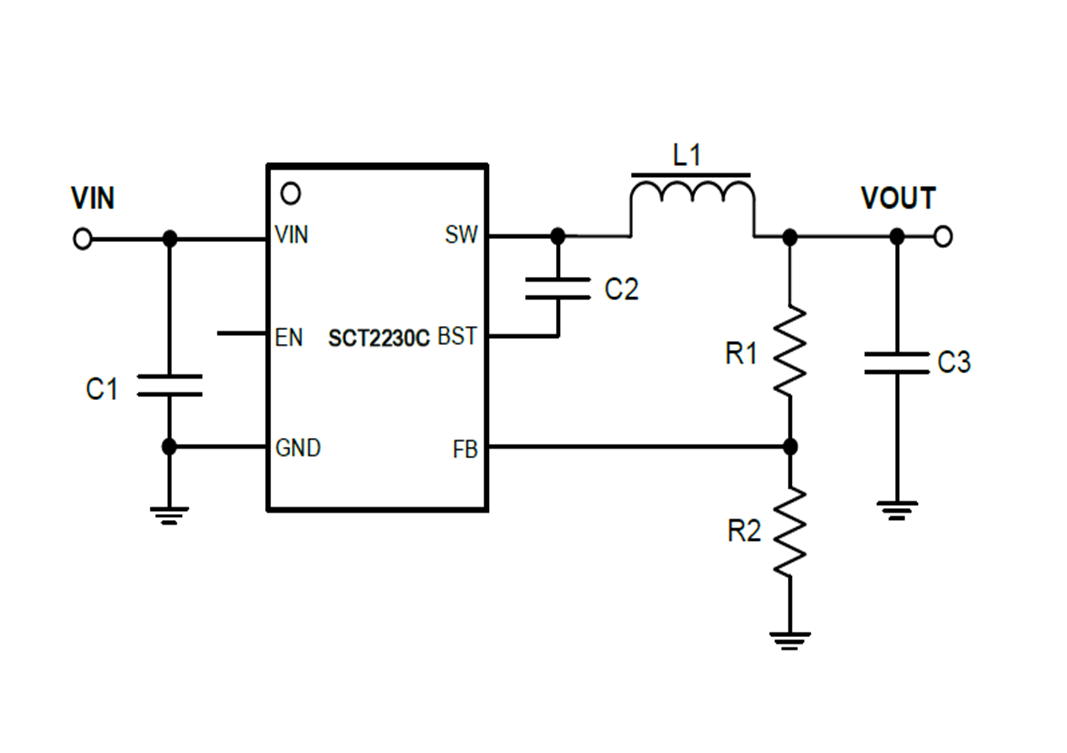

SCT2230C是一款完全集成的高效同步降压DCDC转换器，， ，，，，能够提供3A电流。。。。。这些器件在4.2V至17V的宽输入电压规模内事情，， ，，，，并集成磷七边功率MOSFET和低边功率MOSFET，， ，，，，同时具有很是低的Rdson，， ，，，，以最大限度地镌汰导通消耗。。。。。
开关频率为750kHz，， ，，，，实现输出电压低纹波的同时可选外部小尺寸的电感和输出电容。。。。。SCT2230C接纳自顺应恒定导通时间控制架构，， ，，，，实现降压应用的快速负载瞬态响应。。。。。
SCT2230C在省电模式下运行，， ，，，，在轻载运行时代坚持高效率。。。。。
SCT2230C包括周全的�；；すπ�，， ，，，，如过电�；；ぁ⑹涑銮费贡；；ぁ⑹淙肭费顾ê凸卤；；�。。。。。
SCT2230C仅需少量的外部组件，， ，，，，并接纳小型的TSOT23-6 封装。。。。。
开关频率为750kHz，， ，，，，实现输出电压低纹波的同时可选外部小尺寸的电感和输出电容。。。。。SCT2230C接纳自顺应恒定导通时间控制架构，， ，，，，实现降压应用的快速负载瞬态响应。。。。。
SCT2230C在省电模式下运行，， ，，，，在轻载运行时代坚持高效率。。。。。
SCT2230C包括周全的�；；すπ�，， ，，，，如过电�；；ぁ⑹涑銮费贡；；ぁ⑹淙肭费顾ê凸卤；；�。。。。。
SCT2230C仅需少量的外部组件，， ，，，，并接纳小型的TSOT23-6 封装。。。。。
应用：
- 平板数字电视和显示器
- 监控
- 机顶盒
- 网络系统
- 消耗类电子产品
- 一样平常用途
手艺资料
| 问题 | 时间 | 下载 |
|---|---|---|
| SCT2230CTVBR-可靠性报告011322（GDQP） R0.0 | 2024-11-04 |
 登录下载
|
| SCT2230CTVBR-可靠性报告011324（HTKS） R0.0 | 2024-11-04 |
登录下载
|
| SCT2230C Datasheet Rev_1.3 | 2025-02-24 |
下载
|
