DC-DC 降压转换器
Step-down DCDC converter
下载datasheet
加入购物车
珍藏
- 产品先容
- 手艺资料
- 参数比照
产品特征
特征：
- 宽输入电压规模：4.5V-40V
- 输出电流1A
- 0.8V±2.5% 反响参考电压
- 集成600mΩ高侧功率MOSFET和300mΩ低侧功率MOSFET
- 1.2MHz开关频率
- 轻载PSM事情模式
- 睡眠模式下静态电流90uA
- 80ns最小导通时间
- 1ms内部软启动时间
- 可调输入电压欠压锁定� ；；；さ淖既菲舳兄�
- 过压和过温� ；；；�

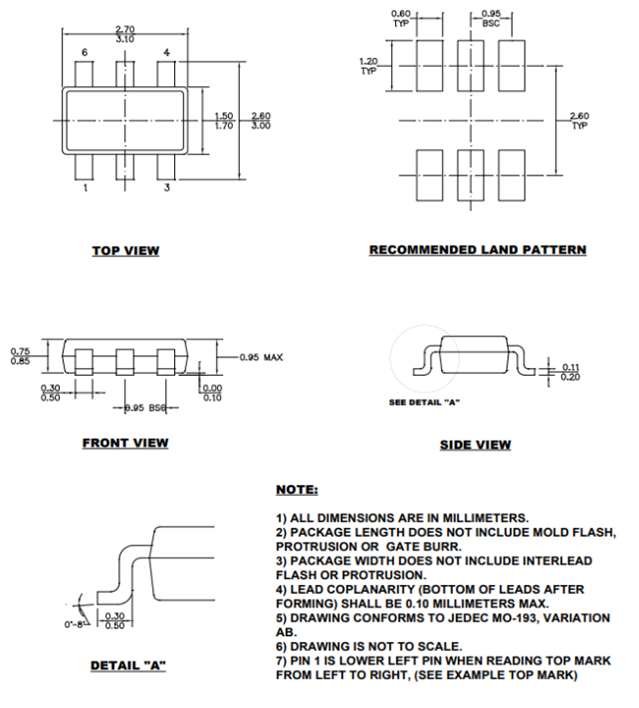

- 接纳TSOT23-6L封装
形貌：
SCT2411是一款高频、1A一连输出的同步降压转换器。。 。。它具有4.5V至40V的宽输入电压规模，，，集成了600m?高侧MOSFET和300m?低侧MOSFET。。 。。SCT2411接纳峰值电流模式控制，，，内置环路赔偿，，，使芯片易于使用。。 。。
SCT2411具有牢靠的1.2MHz开关频率，，，可最大限度地减小外部元器件的尺寸，，，并在输出为12V时将输出纹波降低0.1%以下。。 。。SCT2411具有最小80ns的高侧MOSFET导通时间，，，允许从高输入电压到低输出电压的功率转换。。 。。
SCT2411在轻载接纳PSM事情模式，，，具有典范的90uA低静态电流。。 。。在10mA轻载条件下实现85%的功率效率。。 。。
SCT2411提供逐周期电流限制、过温� ；；；ぁ⑹涑龉贡 ；；；ず褪淙氲缪骨费贡 ；；；�。。 。。该装备接纳TSOT23-6L封装。。 。。
SCT2411具有牢靠的1.2MHz开关频率，，，可最大限度地减小外部元器件的尺寸，，，并在输出为12V时将输出纹波降低0.1%以下。。 。。SCT2411具有最小80ns的高侧MOSFET导通时间，，，允许从高输入电压到低输出电压的功率转换。。 。。
SCT2411在轻载接纳PSM事情模式，，，具有典范的90uA低静态电流。。 。。在10mA轻载条件下实现85%的功率效率。。 。。
SCT2411提供逐周期电流限制、过温� ；；；ぁ⑹涑龉贡 ；；；ず褪淙氲缪骨费贡 ；；；�。。 。。该装备接纳TSOT23-6L封装。。 。。
应用：
- 工业24V漫衍式电源总线
- 功率计
- 电梯、PLC、伺服系统
- 自动控制
- 汽车
手艺资料
| 问题 | 时间 | 下载 |
|---|---|---|
| SCT2411TVBR-可靠性报告011224 R0.0 | 2024-11-04 |
 登录下载
|
| SCT2411 Datasheet Rev 1.1 | 2024-12-12 |
下载
|
