DC-DC 降压转换器

Step-down DCDC converter
SCT2434CQFPAR 正在供货
3.6V-36V Vin, 3A, 高效率同步降压DCDC转换器
SCT2434CQFPAR
  • 产品先容
  • 手艺资料
  • 参数比照

产品特征

特征：

  • AEC-Q100及格，，效果如下：
  • -器件温度品级1：-40°C至125°C情形事情温度规模
  • 宽输入电压规模：3.6V-36V
  • 一连输出电流3A
  • 1V±1%反响参考电压
  • 集成60mΩ高侧功率MOSFET和36mΩ低侧功率MOSFET
  • 轻载PSM事情模式
  • 在睡眠模式下具有25uA静态电流
  • 60ns最小导通时间
  • 4ms内部软启动时间
  • 开关频率2.1MHz
  • 抖频（FSS）功效用于EMI优化
  • 可调理的输入欠压锁定阈值及延迟
  • 并行输入路径，，最大限度减小开枢纽点振铃
  • 低压差模式
  • 可支持负压输出
  • 过压和过温�；； ；�
  • 接纳2mm*3mm的QFN-12L封装

形貌：

SCT2434CQ是3A同步降压转换器，，具有3.6V至36V的宽输入电压规模，，集成了60m?高侧MOSFET和36m?低侧MOSFET。。 。。。SCT2434CQ接纳峰值电流模式控制，，轻载PSM事情模式，，具有典范的25uA低静态电流，，有助于转换器在轻载或待机条件下实现高效率。。 。。。
SCT2434CQ具有4ms的内部软启动时间，，可阻止启动历程中泛起较大浪涌电流和输出电压过冲。。 。。� ？？？仄德世慰课�2.1MHz。。 。。。SCT2434CQ允许从高输入电压到低输出电压的功率转换，，高侧MOSFET的最小导通时间为60ns。。 。。。
SCT2434CQ是一款电磁滋扰（EMI）友好型降压转换器，，接纳优化设计以降低EMI。。 。。。SCT2434CQ的特点是抖频FSS功效，，开关频率的颤抖规模为±6%，，颤抖周期为开关频率的1/512，，以此来镌汰EMI。。 。。。
SCT2434CQ提供逐周期电流限制和打嗝过电流�；； ；ぁ⒐卤；； ；ぁ⑹涑龉贡；； ；ず褪淙肭费贡；； ；�。。 。。。该装备接纳2mm*3mm QFN-12L封装和可湿润侧翼。。 。。。


应用：

  • 汽车信息娱乐和ADAS
  • USB Type-C供电，，USB充电
  • 工业和医疗漫衍式电源

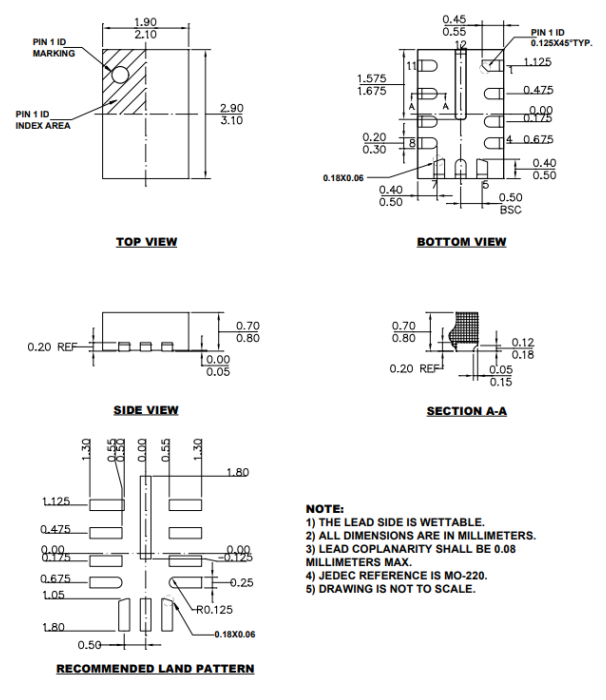

封装信息

SCT2434CQFPAR
+ -
