DC-DC 升压转换器
下载datasheet
加入购物车
珍藏
- 产品先容
- 手艺资料
- 参数比照
产品特征
特征：
- 宽输入电压规模：2.7V-12V
- 宽输出电压规模：4.5V-12.6V
- 全集成的 17mΩ 高侧 FET 和 14mΩ 低侧 FET
- 在Vin=3.3V，，，，，Vout=9V/2A时效率高达93%
- 高达 9.5A 的可编程峰值开关电流限
- 典范关断电流：1uA
- 静态电流：150uA
- 可调开关频率：200KHz 至 2.2MHz
- 轻负载下 PFM 事情模式
- 内部软启动和外部赔偿
- 逐周期过流�；；；；�
- 输出过压�；；；；�
- 过热�；；；；ぃ�160°C

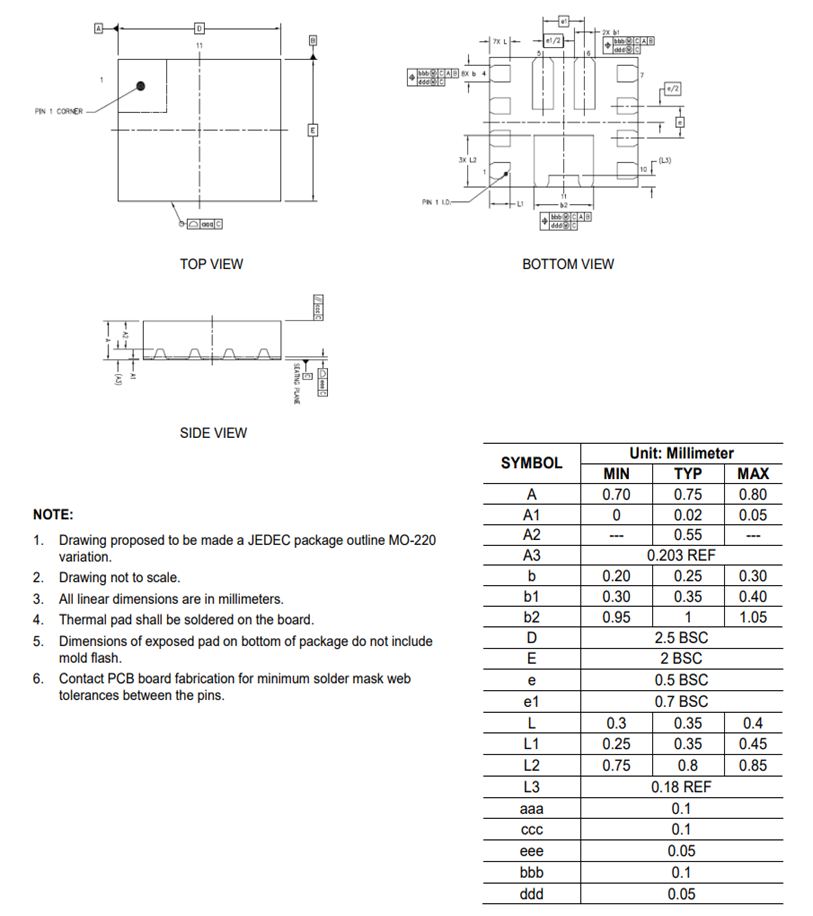

- QFN-11 2mm x 2.5mm 封装
形貌：

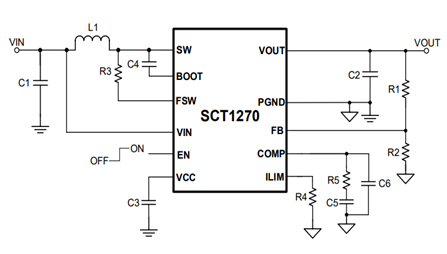

SCT1270是一款高效率，，，，，全集成 17mΩ 高侧MOSFET和14mΩ低侧MOSFET的同步升压转换器，，，，， 在2.7V 至 12V 输入电压规模，，，，，支持单节电池或两节锂离子/聚合物电池和高达 9.5A 的峰值开关电流。。�？？氐缌飨蘅梢酝ü獠康缱杈傩械骼怼�。。SCT1270具有 7A 一连开关电流能力，，，，，并提供高达 12.6V 的输出电压。。。
SCT1270接纳自顺应恒定关断时间峰值电流控制以提供快速瞬态。。。外部赔偿网络允许无邪设置环路动态，，，，，以实现在差别负载下的最佳瞬态性能。。。 SCT1270在重载时势情在PWM模式，，，，，在轻载条件下事情在PFM模式来提高效率。。�？？仄德士赏ü獠康缱璐�200KHz到2.2MHz举行调理。。。
SCT1270具有输出电压过压和过热�；；；；すπА�。。该器件接纳QFN-11 2mmx2.5mm封装。。。
SCT1270接纳自顺应恒定关断时间峰值电流控制以提供快速瞬态。。。外部赔偿网络允许无邪设置环路动态，，，，，以实现在差别负载下的最佳瞬态性能。。。 SCT1270在重载时势情在PWM模式，，，，，在轻载条件下事情在PFM模式来提高效率。。�？？仄德士赏ü獠康缱璐�200KHz到2.2MHz举行调理。。。
SCT1270具有输出电压过压和过热�；；；；すπА�。。该器件接纳QFN-11 2mmx2.5mm封装。。。
应用：
- 蓝牙音箱
- 便携式POS终端
- 快充移动电源
- 电子烟
- 户外手电
手艺资料
| 问题 | 时间 | 下载 |
|---|---|---|
| EV1270-B-02A User's Guide Rev 1.0 | 2024-10-24 |
 下载
|
| SCT1270 Datasheet Rev 1.2 | 2024-12-16 |
下载
|
