产品特征
特征：
- 同步DCDC降压控制器
- 5.5V-100V宽输入规模
- 0.8V-60V可调输出电压
- 0.8V±1%参考电压
- 最小占空比时最小tON为40ns
- 最大占空比最小tOFF为150ns
- 100 KHz至1.2 MHz的开关频率
- 时钟同步输入/输出功效
- 可选仿二极管模式或强制脉宽调制模式（FPWM）
- 7.5-V栅极驱动器
- 2.3-A灌电流和3.5-A拉电流
- 低边软启动可实现预偏置启动
- 快速输入转变响应和负载瞬态响应
- 电压模式控制
- 高增益带宽误差放大器
- 可靠的保� ；すπ�
- 可调软启动时间
- 打嗝模式的过电流保� ；�
- 可编程输入电压欠压锁定保� ；ゃ兄担║VLO）和滞后的准确启用阈值
- VCC和栅极驱动UVLO保� ；�
- Power Good指示
- 过温保� ；�
- 可禁用内部LDO使用外部VCC输入

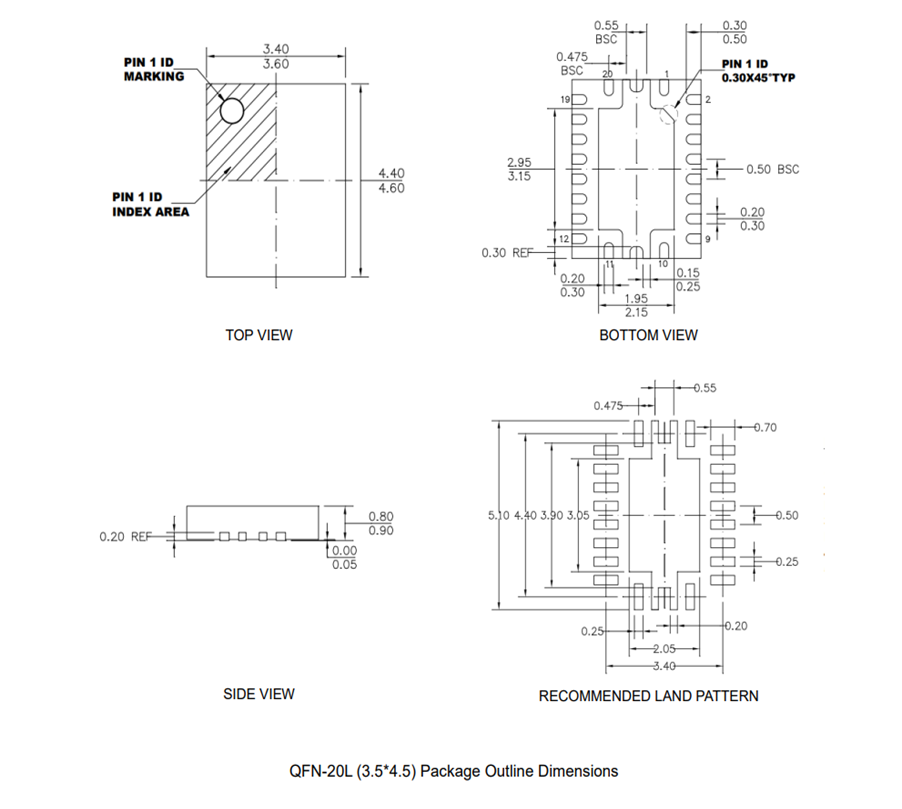

- QFN-20L 3.5mmx4.5mm封装
形貌：

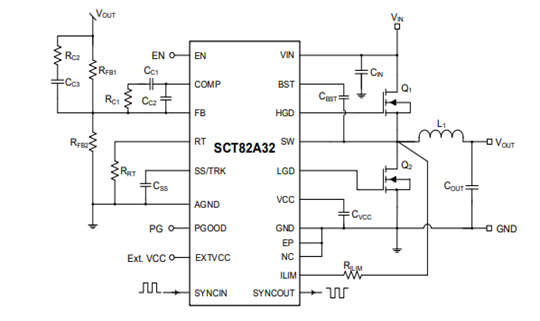

SCT82A32是一款100V使用电压模式控制的同步降压控制器。 。。。。。受控高边MOSFET的最小导通时间为40ns，，，，，，支持高压转换低电压，，，，，，可实现了直接从48V到低压输出的降压转换，，，，，，降低了系统重大性息争决计划本钱。 。。。。。如需要在输入电压降至5.5V时，，，，，，该装备可在靠近100%的占空比下运行。 。。。。。
SCT82A32支持强制脉宽调制模式（FPWM）和仿二极管模式。 。。。。。FPWM模式无开关频率转变，，，，，，以最大限度地镌汰EMI，，，，，，而选择仿二极管模式可以降低轻载条件下的电流消耗。 。。。。。该装备提供高达1.2MHz的可调开关频率，，，，，，同时支持与外部时钟源同步频率，，，，，，以消除噪声敏感应用中的拍频效应。 。。。。。
可使用外部电压或降压转换器自己的输出电压为VCC或EXTVCC供电，，，，，，纵然在5V输出电压下，，，，，，也有助于提高整体轻载效率，，，，，，镌汰内部VCC LDO所耗散的功率，，，，，，减轻从而引起的内部自觉烧。 。。。。。
SCT82A32具有多种附加功效利便无邪设计，，，，，，包括可设置的软启动、用于故障报告和输出监测的Power Good输出、预偏置负载时可枯燥启动、集成外部偏置VCC功效和自举电路二极管、外部电源跟踪、可调输入欠压锁定（UVLO）、具有滞回的EN输入、打嗝模式过流保� ；ず途哂凶曰指吹墓卤； ；�。 。。。。。
该器件接纳薄型封装QFN-20L 3.5mmx4.5mm，，，，，，带有增强型散热焊盘。 。。。。。
SCT82A32支持强制脉宽调制模式（FPWM）和仿二极管模式。 。。。。。FPWM模式无开关频率转变，，，，，，以最大限度地镌汰EMI，，，，，，而选择仿二极管模式可以降低轻载条件下的电流消耗。 。。。。。该装备提供高达1.2MHz的可调开关频率，，，，，，同时支持与外部时钟源同步频率，，，，，，以消除噪声敏感应用中的拍频效应。 。。。。。
可使用外部电压或降压转换器自己的输出电压为VCC或EXTVCC供电，，，，，，纵然在5V输出电压下，，，，，，也有助于提高整体轻载效率，，，，，，镌汰内部VCC LDO所耗散的功率，，，，，，减轻从而引起的内部自觉烧。 。。。。。
SCT82A32具有多种附加功效利便无邪设计，，，，，，包括可设置的软启动、用于故障报告和输出监测的Power Good输出、预偏置负载时可枯燥启动、集成外部偏置VCC功效和自举电路二极管、外部电源跟踪、可调输入欠压锁定（UVLO）、具有滞回的EN输入、打嗝模式过流保� ；ず途哂凶曰指吹墓卤； ；�。 。。。。。
该器件接纳薄型封装QFN-20L 3.5mmx4.5mm，，，，，，带有增强型散热焊盘。 。。。。。
应用：
- 大电流漫衍式电力系统
- 电信、数据通讯
- 非隔离PoE和IP摄像头
- 工业电机控制
- 大功率汽车DCDC
手艺资料
| 问题 | 时间 | 下载 |
|---|---|---|
| SCT82A32 Datasheet Rev 1.1 | 2024-12-12 |
 下载
|
