金狮贵宾会科技100V降压芯片系列荣登“最能打的国产芯”榜单
时间:2024-03-26
泉源: 金狮贵宾会媒体
克日，，，EEWorld论坛提倡了一次话题讨论，，，约请工程师谈一谈在选择电池治理芯片时，，，重点思量哪些指标或因素，，，并勉励网友推荐自己使用过的芯片，，，金狮贵宾会100V降压芯片系列榜上著名 。。。。。
“最能打的国产芯”榜单通过工程师现实使用体验、业界专家履历以及编辑看法的综合评价，，，遴选出“最能打”的产品，，，致力于为工程师提供一个快速权衡国产芯片水平的参考指南 。。。。。
以下是推荐理由：
“SCT2A25接纳带集成环路赔偿的恒导通时间(COT)模式控制，，，大大简化了转换器的片外设置 。。。。。SCT2A25具有典范的140uA低静态电流，，，接纳脉冲频率调制(PFM)模式，，，它使转换器在轻载或空载条件下实现高转换效率 。。。。。”
图2 金狮贵宾会科技100V降压转换器
金狮贵宾会科技100V降压芯片系列提供富厚的48V系统解决计划，，，十余款成熟料号供您选择 。。。。。
小身段着述用，，，极致的性价比之选
—— SCT2A00 | 01
SOT23-6封装，，，事情频率300KHz，，，一连输出电流0.6A，，，峰值限制电流1.3A，，，完善支持了高电压小电流的应用场景（如BMS、两轮车电控系统） 。。。。。
拥有极低的49uA静态电流，，，空载电流仅有60uA，，，10mA负载时高达85%以上的效率，，，使其有用减小待机消耗 。。。。。芯片内部集成纹波注入电路，，，接纳COT控制模式，，，外围器件简朴，，，连系小封装使得布板面积进一步优化 。。。。。
管脚结构兼容市面上主流产品，，，过流� ；；ぁ⑹涑龉贡 ；；ぁ⒐卤 ；；ぁ⒖商謇那费顾ǖ扔τ芯∮校�，，为芯片清静保驾护航 。。。。。

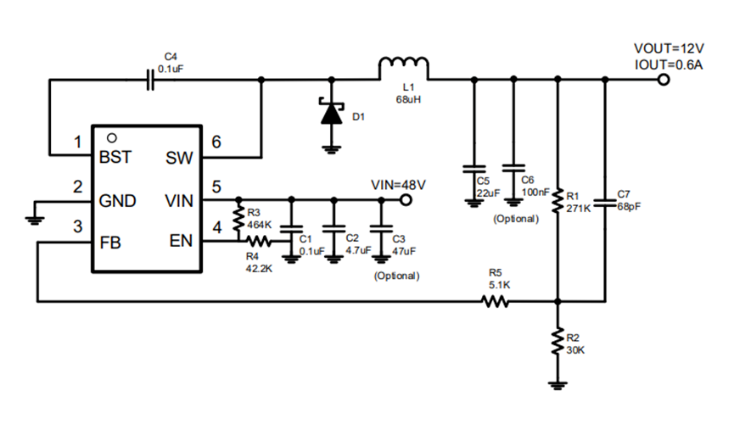

图3 SCT2A00应用示例
若有更大一点输出电流的需求，，，金狮贵宾会科技100V系列之SCT2A12，，，接纳ESOP-8L封装增强散热能力，，，一连输出电流1A 。。。。。使用更清静的过流� ；；し椒ǎ�，，在输出电压小于60V时峰值限制电流为1.8A，，，输出电压大于60V时降低到1.5A，，，包管芯片在高压时的可靠性 。。。。。
图4 SCT2A12 应用示例
不畏电路启动瞬间，，，4A峰值电流很中用！
—— SCT2A25/6 | 02
在一些场景（如GPS Tracker）中，，，后级电路在启动瞬间可能会爆发一个较大的电流，，，这要求芯片有较强的电流输出能力，，，且不会爆发损坏 。。。。。SCT2A25/6能有用应对此场景，，，4A的峰值输出电流，，，能够提供后级电路在启动瞬间的大电流需求，，，不会由于启动瞬间的大电流导致输出电压异常 ；；一连输出电流2A同样能知足较大输出电流的需求 。。。。。
芯片设定事情频率300KHz，，，接纳COT控制模式简化环路，，，ESOP-8封装知足了大电流下的散热需求，，，2A负载下芯片温度仅有80℃（Vin=48V，，，Vout=12V） 。。。。。
SCT2A25管脚兼容市场主流产品，，，SCT2A26在功效稳固的基础上优化了管脚结构，，，使布板越发利便 。。。。。

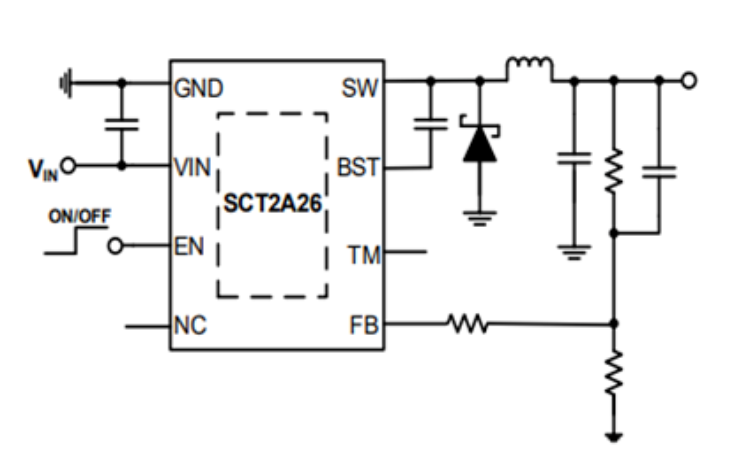

图5 SCT2A26 应用示例
布板面积太主要 ？？？集成LDO加量不加价
—— SCT2A27 | 03
大部分应用中，，，通过一级Buck将较高电压转换到低压后，，，往往需要再通过二级Buck/LDO转换获得更稳固的低压供电系统 。。。。。只管LDO面积很� 。。。。。�，，但也不可阻止的增添了布板面积和采购本钱 。。。。。
SCT2A27在一连输出2A、峰值电流4A、封装坚持ESOP-8稳固的高性能Buck基础上，，，集成了输出电压可设置为5V或3.3V、输出电流能力200mA的一起LDO 。。。。。芯片的VBIAS引脚作为集成LDO输入端的同时，，，也能有用降低buck的静态电流、提高其轻载事情时的效率 ；；在一定设置下，，，LDO也可以自力于buck事情 。。。。。
图6 SCT2A27 应用示例
多种事情模式/频率，，，支持Isolation Buck
——SCT2A22/3 | 04
同步的Buck在轻载时一样平常会接纳三种事情模式：FPWM——强制一连导通，，，使得开关频率稳固，，，此时电感电流会泛起负值 ；；PFM——降低事情频率，，，提高轻载效率 ；；USM——坚持频率不会降低到20KHz以下，，，阻止进入人耳频率规模听到噪音 。。。。。
每个模式各有利弊，，，PFM模式效率高可是输出电压纹波相对较大 ；；USM模式不会爆发噪音但在极轻负载时效率不如PFM模式 ；；FPWM模式的轻载效率很低，，，可是输出电压纹波很小同时可以支持Isolation buck应用 。。。。。
SCT2A22是一款支持Isolation buck的100V芯片，，，接纳FPWM事情模式、输出电流1A、可自主设置到最高事情频率600KHz 。。。。。通过变压器可设置一起Buck和一起Isolation Buck 共两路输出，，，有用节约器件本钱 。。。。。
图7 SCT2A22 with 5V Isolation Output
SCT2A23输出电流1.2A，，，牢靠事情频率300KHz，，，内部集成纹波注入电路简化了外围器件，，，可通过设置MODE引脚的状态从而选择三种轻载事情模式FPWM/ PFM/USM，，，以便无邪设置差别应用下的需求 。。。。。
当设置为PFM/USM模式时，，，可以接纳将输出端经由二极管接到VCC引脚的方法，，，降低芯片内部功耗，，，进一步提高轻载效率，，，实测1mA时的效率可以再提高10%+ 。。。。。

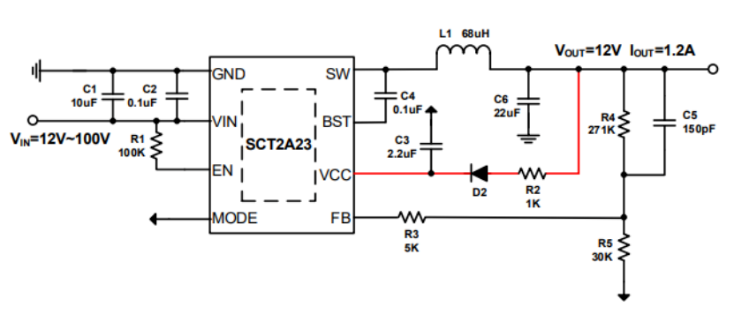

图8 SCT2A23 Low Iq Application
当将VCC引脚毗连到MODE引脚时，，，便可将芯片设置为FPWM模式，，，该模式下可以支持Isolation buck应用 。。。。。

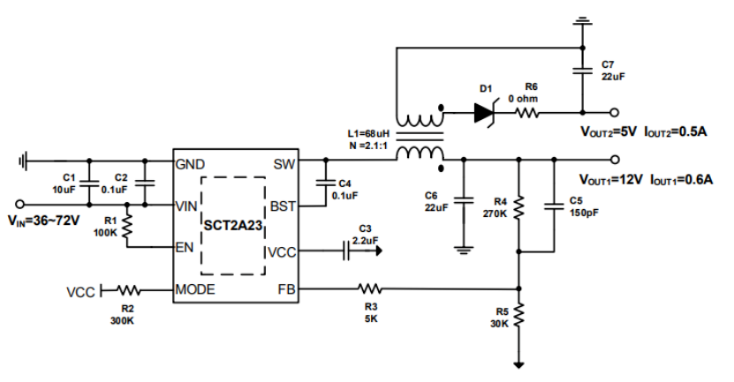

图9 SCT2A23 IsoBuck with 5V isolation Output
金狮贵宾会科技在高压Buck中有完善的产品结构，，，现已有两个同步拓扑家族和两个异步拓扑家族，，，涵盖了从0.6A到2A的主要电流档位 。。。。。在产品迭代的历程中，，，我们一直优化产品性能，，，做到更低的静态电流、更高的可靠性、更好的性价比 。。。。。
差别的产品间做了许多管脚兼容的设计，，，便于后续产品迭取代换，，，推出更多优异的产品来知足客户需求 。。。。。我们相信，，，不管是现有场景、48V系统 亦或是接踵而来的新场景，，，您总能在金狮贵宾会科技找到适用的电源治理芯片 。。。。。
